2024 年 SuperAI 超级轨迹赛 “星际穿越”主题与规则

1 赛事简介 通过前期的生产生活必要设施的建设，新家园已经初具规模，为进一步提高生产生活 水平，人类组建了星际联盟共同守护新家园，并将驾驶全新飞船突破黑障屏蔽，穿越未知 的时空通道，探索更广阔的宇宙空间。 本次比赛要求青少年学生在比赛现场使用自行制作机器人编写程序，并进行调试和比 赛任务。本赛项主题为“星际穿越”。星际间穿越飞行的过程将以巡线竞速的形式呈现，在 普及科学知识的同时，锻炼和提高参与者的思维能力、反应能力、动手协调能力和团队精 神。
2 组队方式
比赛设有小学、初中、高中三个组别，每支队伍由 1 名选手和 1 名指导老师组成，选 手为截止到 2024 年 6 月在校学生。 3 比赛场地

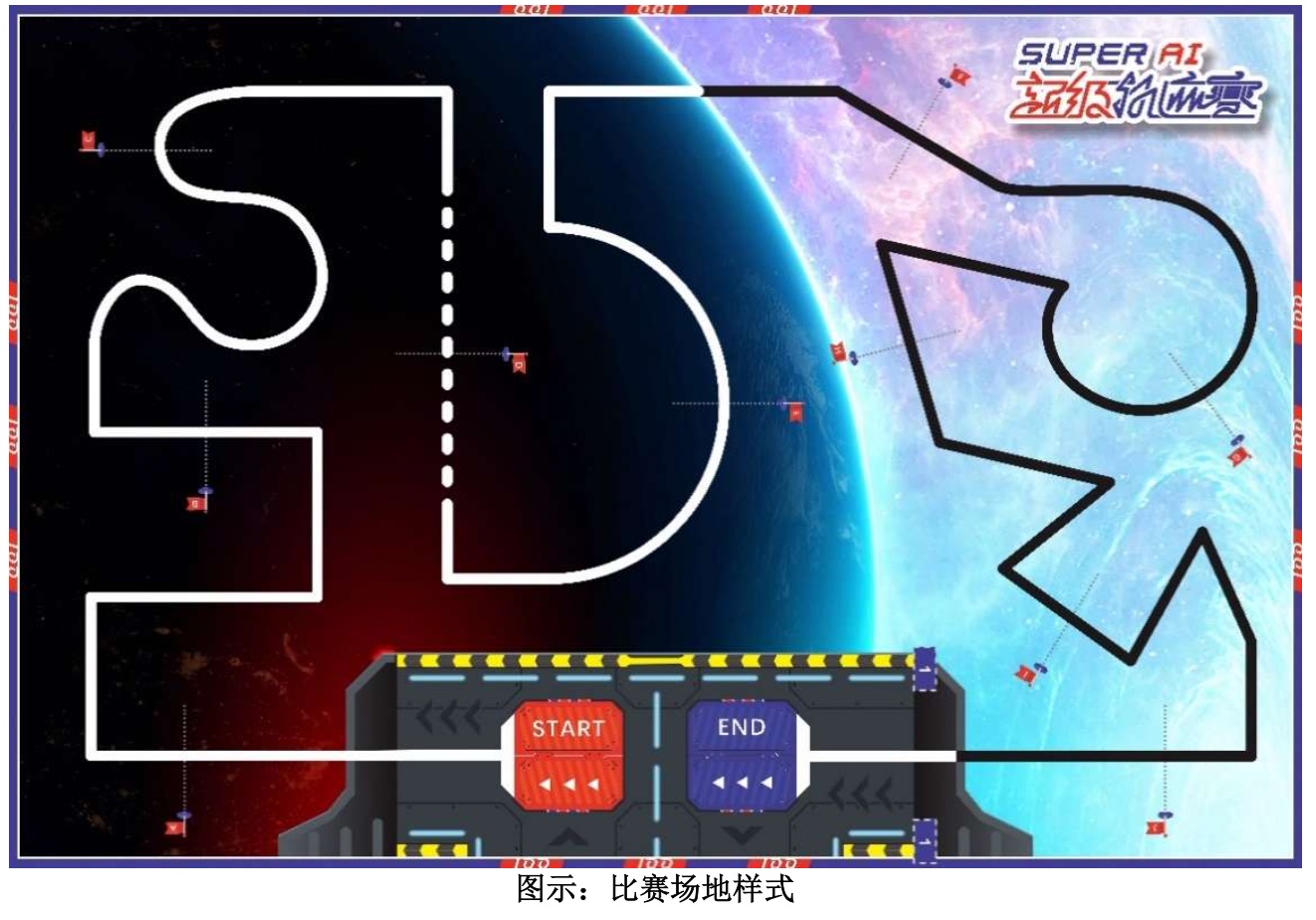

3.1 比赛场地

3.2 赛场规格
3.2.1 机器人比赛场地具体样式以现场公布为准，其中最大场地尺寸为长 3000mm、宽 2000mm。
3.2.2 场地中不规则分布有一条飞行航道，主要由一条宽 25mm(±1mm)的轨迹线组成(轨 迹线有白色及黑色两类)，飞行航道是引导机器人移动方向的线路。
3.2.3 在比赛场地分别设置有一个长 250mm×宽 250mm 的启动区及终点区，是机器人启动 和到达的区域，比赛开始后机器人由启动区出发沿飞行航道行驶，最终到达终点区。
3.3 赛场环境
3.3.1 比赛现场提供当地市电标准接口。如果参赛队需要任何电压或者频率的转换器，请自 行准备。距离参赛队最近的电源接口可能与参赛队的指定调试桌有一定距离，请自备足够 长的电源延长线，同时在现场使用延长线时请注意固定和安全。
3.3.2 比赛现场为日常照明。大赛组委会不保证现场光照绝对不变。现场可能有随时间而变 的阳光，可能会有照相机或摄像机的闪光灯、补光灯或其它赛事未知光线的影响。
3.3.3 地图铺在赛台底板上，组委会尽力保证场地的平整度，但不排除场地有褶皱或不大于 5mm 的高差。赛台放在地面，也有可能架高。
4 机器人
4.1 搭建器材要求
活动要求选手自行设计和构建机器人完成相应任务，但比赛无需现场搭建。机器人仅 限使用有塑胶外壳的电子件、塑胶类拼插积木，不可使用 3D 打印件，比赛全程机器人不得 损坏比赛场地和任务模型。 选手自备的器材中，除电机、电池盒、传感器、遥控器、摄像头之外，所有零件不得 以螺丝、焊接的方式组成部件，不允许使用胶水、双面胶等辅助材料。报名参赛者，视为 默认组委会拥有本规则的最终解释权。

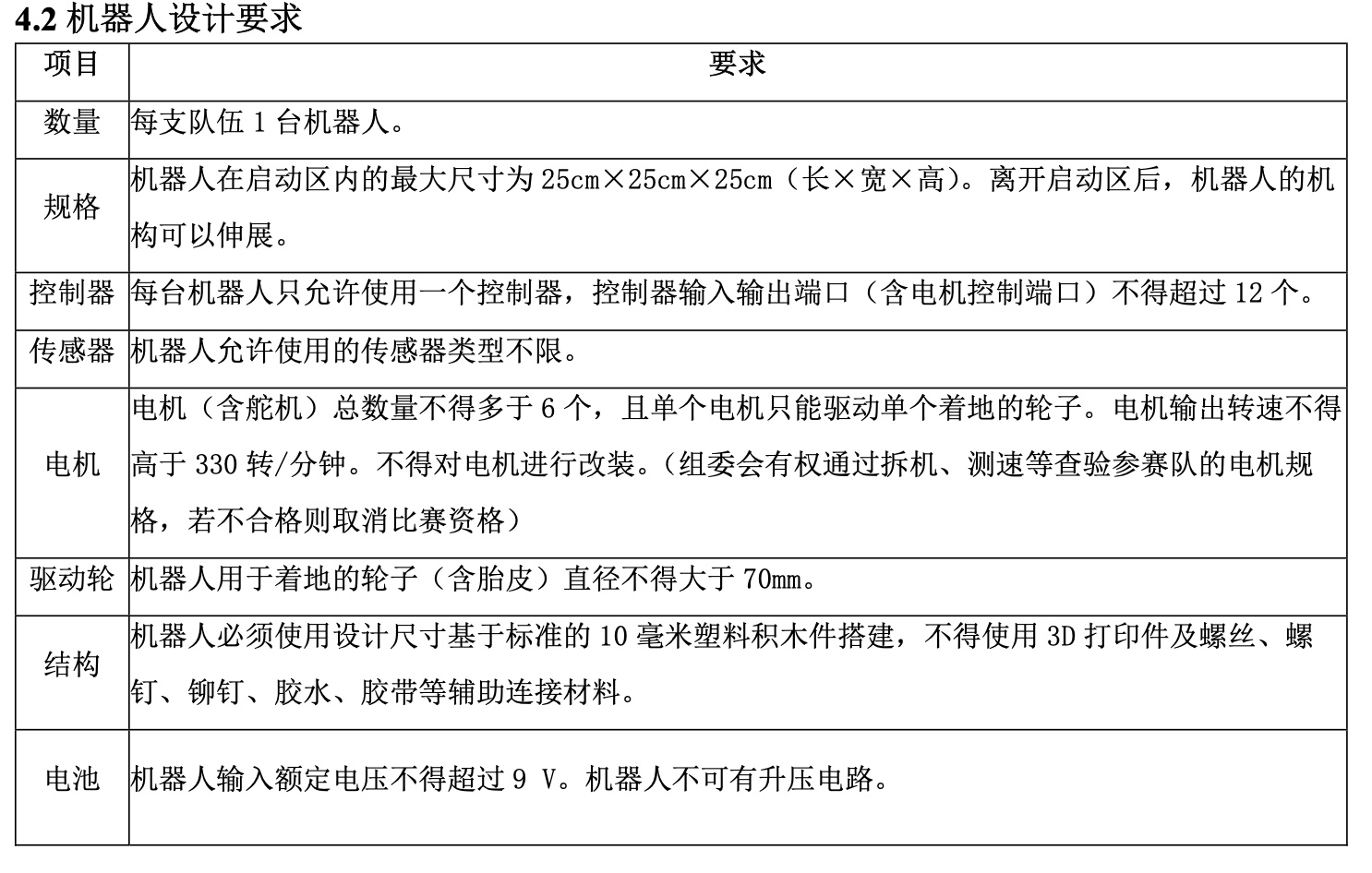

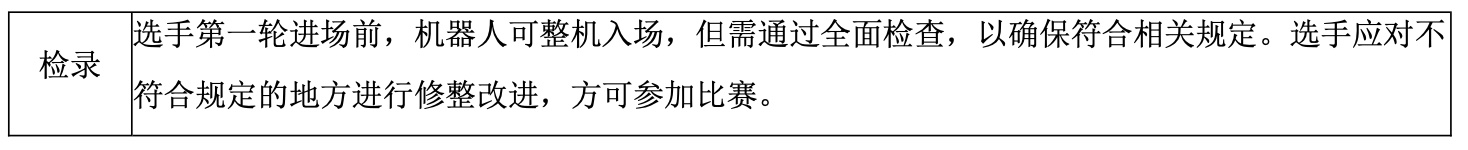

4.2 机器人设计要求

5.任务说明 场地上分布有不规则的轨迹线，机器人需从启动区沿指定方向出发，在不脱离飞行航 道的前提下向前移动，以最快速度前往各任务区域完成指定任务，并最后到达终点。任务 模型参考任务说明示意图，实际比赛任务模型的搭建可能有所出入，例如实际使用的梁、 销等结构颜色不同，或尺寸、高度稍有不同。参赛选手应具备根据实际情况调整的能力。
5.1 机器人任务 基本任务:顺利启航、飞行航道、突破黑障、穿越时空通道、安全返航。
随机任务:启动虫洞观测、转换时空能量。
基本任务的任务区域根据任务细则要求设置于场地中对应的任务区域，所有组别均需 完成。小学组不设置随机任务，初中组从中随机抽取 1 个，高中组需完成全部 2 个随机任 务。
5.1.1 顺利启航
5.1.1.1 机器人离开启动区。
5.1.1.2 在开始阶段机器人垂直投影完全脱离启动区(每轮比赛任务只记录一次)，记 50 分。
5.1.2 飞行航道

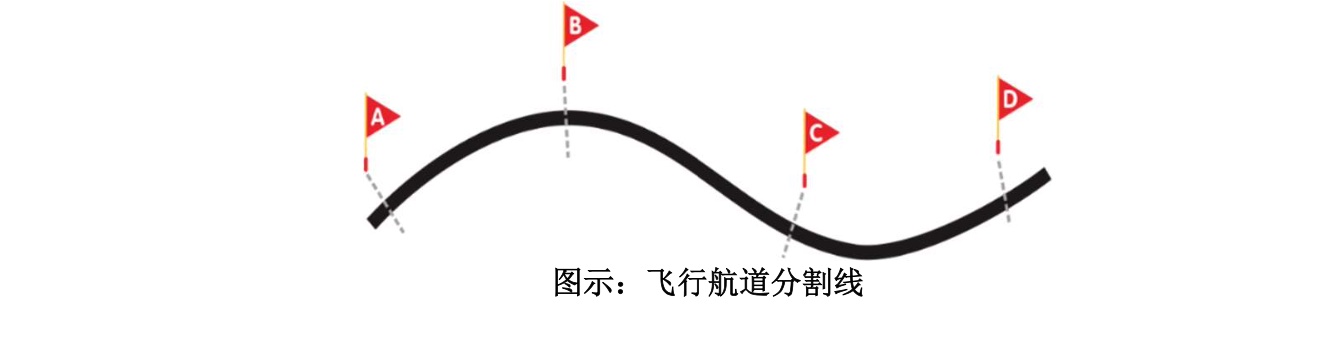

5.1.2.1 在整个场地的飞行航道上，有若干条垂直于飞行航道的分割线，将整个飞行航道分
割成多个航道区域，在分割线的旁边以“A、B、C”等英文字母顺序标记。
5.1.2.2 任务全程机器人必须沿着飞行航道的方向向前移动，除以完成任务为目的可以短暂 脱离当前的飞行航道和倒车外(完成后必须返回脱线的位置继续行驶)，机器人的两个驱动 轮需全程位于飞行航道轨迹线的两侧或刚好压住飞行航道轨迹线。
5.1.2.3 机器人的任意一个驱动轮接触到一条飞行航道的分割线，记 5 分，满分 50 分。

5.1.3 突破黑障
5.1.3.1 部分飞行航道设置有黑障模型，其中小学组固定设置于终点区，初中组及高中组则 随机设置于轨迹线的某一处。

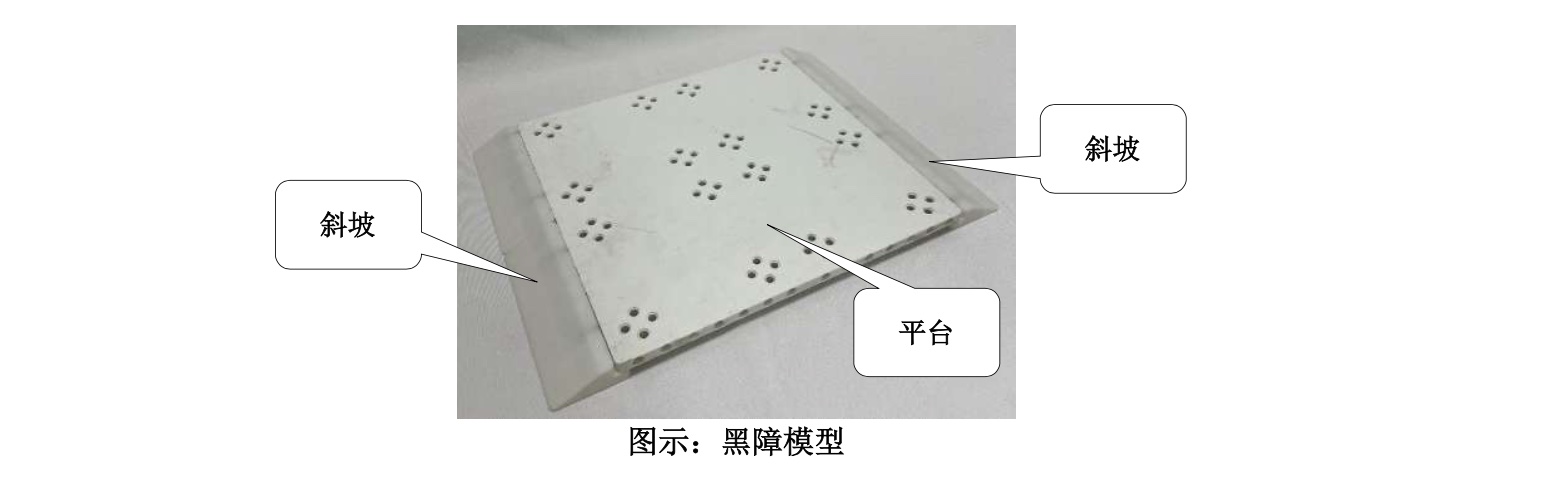

5.1.3.2 黑障模型由一个长 300mm 宽 300m 高 20mm 的平台及两个斜坡组成。在编程调试开

始前，初中组及高中组由裁判随机抽取飞行航道分割线的字母标记，确定后将黑障模型直 接覆盖对应分割线处的飞行航道。
5.1.3.3 小学组的黑障模型固定设置于终点区，该组别的机器人需要沿飞行航道的方向移 动，在不脱离航道的情况下登上黑障模型。
5.1.3.4 小学组的机器人登上黑障模型的全程，两侧驱动轮均与黑障模型的斜坡和平台顶面 保持接触，并不与场地图接触，记 50 分。
5.1.3.5 初中组及高中组的机器人需沿飞行航道的方向移动，并在不脱离航道的情况下翻越 黑障模型，到达连接的飞行航道继续前进。
5.1.3.6 初中组及高中组的机器人翻越黑障模型全程，两侧驱动轮均与黑障模型的斜坡和平 台顶面保持接触，且能正常进行后续飞行航道行驶，记 50 分。

5.1.4 启动虫洞观测

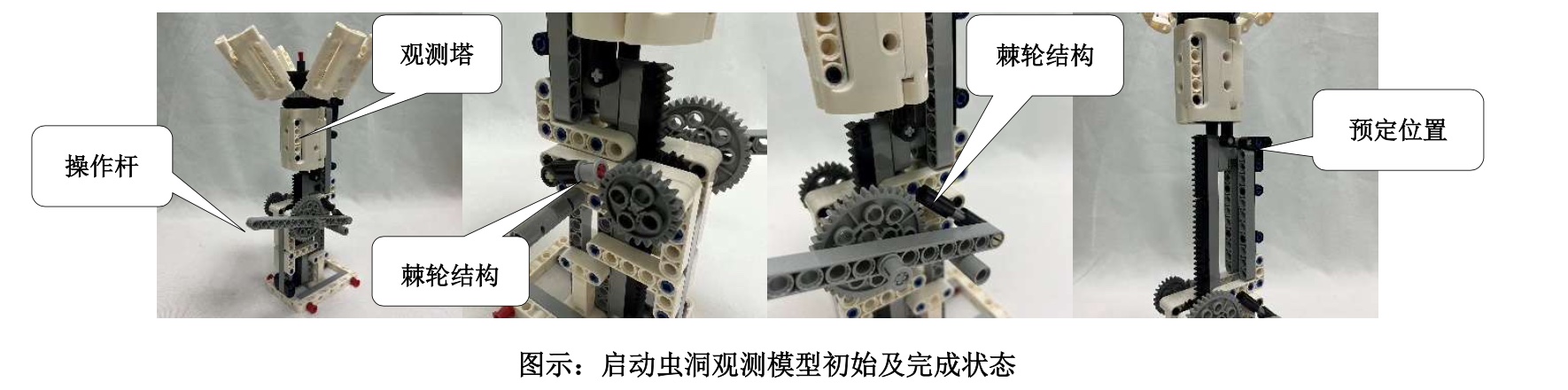

5.1.4.1 任务模型由观测塔、预定位、操作杆和棘轮结构组成。
5.1.4.2 机器人需要往复压下操作杆，使棘轮机构带动观测塔向上抬升。 5.1.4.3 观测塔离开初始位置，记 10 分。
5.1.4.4 观测塔底端高于预定位置，可加记 50 分，即得满分 60 分。

5.1.6 穿越时空通道

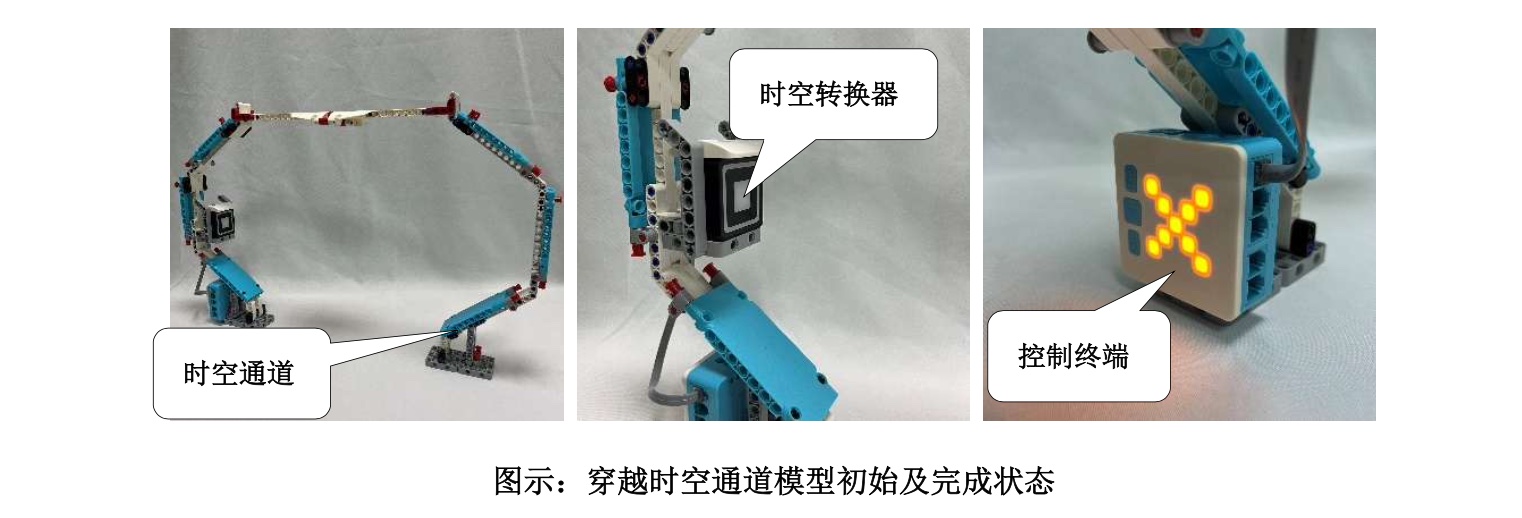

5.1.6.1 任务模型由时空通道、时空转换器、控制终端组成。
5.1.6.2 时空通道固定设置于任务区 1，时空转换器设置于时空通道内。 5.1.6.3 机器人需要使用密钥触碰时空转换器，使控制终端开启时空通道。 5.1.6.4 机器人正面穿越时空通道，记 10 分。 5.1.6.5 控制终端亮起“X”标志，可加记 50 分，即得满分 60 分。

5.1.7 安全返航
5.1.7.1 机器人在不脱离飞行航道的情况下，沿标记线字母顺序的前进方向进入终点区。
5.1.7.2 小学组的机器人静止于黑障模型平台顶面(机器人不与场地图接触)，初中组及高中 组的机器人的驱动轮垂直投影完全纳入终点区，记 50 分。
5.2 任务随机性
除“穿越时空通道”固定设置于任务区 1，“启动虫洞观测”、“转换时空能量”的任务 模型的位置并不固定，在编程调试开始前由裁判抽签确定任务的位置和方向。 “突破黑障”任务中，小学组的任务模型固定覆盖于终点区域，并与“安全返航”任 务分别计分。初中组及高中组的任务模型由裁判抽签确定任务的位置和方向。 位置和方向一旦确定，同一组别的任务模型位置在所有轮次中均保持一致
5.3 任务限时
单轮比赛时间，小学组为 120 秒，初中组为 150 秒，高中组为 180 秒。
5.4 剩余时间分 在规定时间内本组别设置的全部基本任务及随机任务获得满分，才可获得剩余时间得
时空通道
时空转换器
控制终端

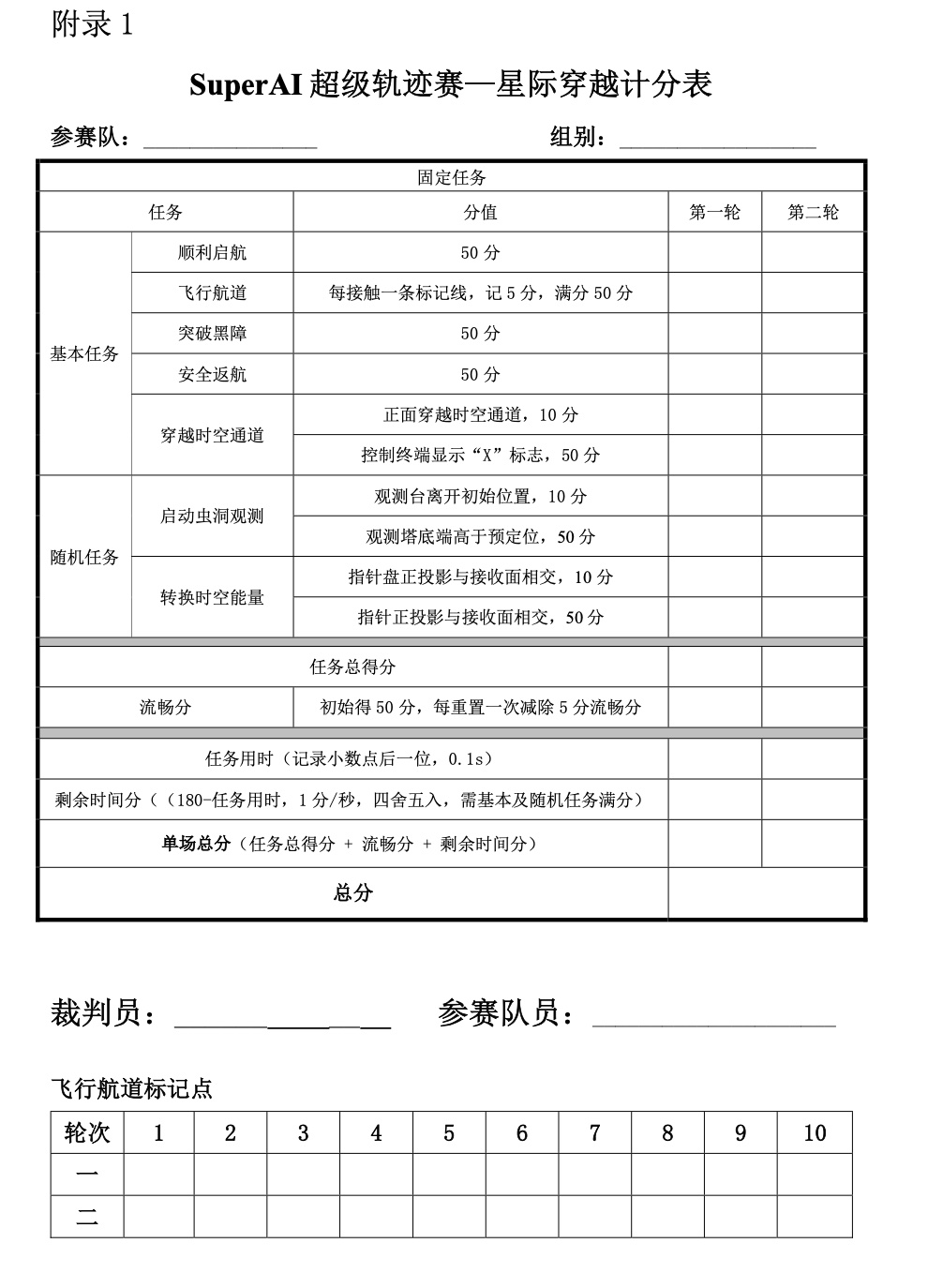

分。比赛结束后，选手应立即示意裁判停止计时。剩余时间的秒数将转换为剩余时间分。 (剩余时间按四舍五入计算，2.97 秒取 3 秒，10.3 秒取 10 秒) 6 比赛流程 6.1 参赛顺序 比赛为积分赛，不分初赛与复赛。参加队伍采取现场抽签方式确定分组及参赛顺序， 参赛队按抽签确定的顺序轮流上场比赛，组委会保证同一组别的不同参赛队有相同的上场 机会，一般不少于两轮。比赛中上一队开始比赛时，会通知下一队候场准备。在规定时间 内没有到场的队伍，将视为放弃比赛资格。 6.2 编程调试 参赛队在第一轮开始前有至少 60 分钟的机器人搭建和程序调试时间。第一轮结束后， 有至少 30 分钟的时间进行第二轮调试。具体比赛调试时长，统一由裁判组根据实际情况调 整，并在每一轮的调试前向所有参赛队伍宣布。 参赛队员需要按照赛场秩序，有序地排队进行编程及调试，不遵守秩序的参赛队可能 会被取消参赛资格。编程调试结束后，所有参赛队伍需将机器人放置于裁判指定位置封 存，参赛队员未经允许不得再接触机器人，否则将被取消参赛资格。 裁判示意比赛开始后，仍没有准备好的参赛队将丧失本轮比赛机会，但不影响下一轮 的比赛。 6.3 赛前准备 准备上场时，队员拿取自己的机器人，在裁判员或者工作人员的带领下进入比赛区。 在规定时间内未到场的参赛队将被视为弃权。学生队员上场时，站立在启动区附近。队员 将自己的机器人放入启动区，此时机器人的任何部分及其在地面的投影不能超出启动区。 6.4 启动 6.4.1 裁判员确认参赛队已准备好后，将发出“3，2，1，开始”的倒计数启动口令。随着 倒计数的开始，队员可以用手慢慢靠近机器人，听到“开始”命令的第一个字，队员可以 触碰控制器的一个实体按钮去启动机器人。 6.4.2 在“开始”命令前启动机器人将被视为“误启动”并受到警告或处罚。机器人一旦启 动，队员不得接触机器人(重置的情况除外)。 6.4.4 启动后的机器人不得分离出部件或将机械零件掉在场地上。偶然脱落的机器人零部 件，由裁判员随时清出场地。为了策略的需要而分离部件是犯规行为。启动后的机器人如 因速度过快或程序错误完全越出场地边界，或将所携带的物品抛出场地，该机器人和物品 不得再回到场上。 6.5 重置 为了鼓励参赛队提高程序稳定性并优化参赛策略，特设置流畅分。比赛计时开始即自

动获得流畅分 50 分，在任务全程每发生一次重置，流畅分减 5 分，最高减 50 分。 以下情况需要将机器人重置回启动区: (1)选手向裁判申请重置的; (2)机器人脱离比赛场地的; (3)选手未经允许接触任务模型或机器人的; (4)机器人未沿飞行航道方向前进。 (5)机器人脱线。 6.6 脱线 机器人在移动过程中，不允许脱离飞行航道的轨迹线行驶(即机器人的驱动轮必须在 黑线两侧或刚好压住黑线，必须掠过行进途中所有的轨迹线)，如机器人完全脱离黑线，须 强制重启机器人。以完成任务为目的可以短暂脱离轨迹线，但必须返回脱线点继续行驶。 重启次数不限，计入赛时，计时不停止。 6.7 比赛结束 参赛队出现下列情况，将以裁判哨声为准结束比赛，并记录时间。 (1)机器人无法继续执行后续任务; (2)参赛队完成“安全返航”任务; (3)参赛队主动向裁判示意结束比赛; (4)计时到达 180 秒。 6.8 最终得分 每场比赛结束后要计算参赛队的单场得分。任务总得分依据任务完成标准计分，详见 5.1 节。各轮比赛全部结束后，以各单场得分之和作为参赛队的最终比赛成绩。 剩余时间分为该轮比赛结束时剩余时间的秒数，只有本组别设置的全部基本任务及随 机任务满分才可附加剩余时间分 单场得分 = 任务总得分+ 流畅分 + 剩余时间分。 6.9 排名 某一组别的全部比赛结束后，按参赛队的总分进行排名。如果出现局部持平，按以下 顺序破平: (1)单轮成绩较高者排名靠前。 (2)两轮用时总和较少者排名靠前。 (3)重置次数较少者排名靠前。 (4)机器人电机和传感器数量合计较少者排名靠前。 7 违规 7.1 每支队伍每轮任务允许第 1 次机器人“误启动”，第 2 次再犯如是小组赛，该轮成绩为

0 分，决赛则直接淘汰。 7.2 比赛开始后，选手如有未经裁判允许，接触场内物品或者机器人的行为，第一次将受到 警告，第二次再犯则该轮成绩为 0 分。 7.3 辅导老师或家长存在口授选手影响比赛的指引，或亲手参与搭建调试任务，抑或触碰、 修复作品等行为的，一经查证则该轮成绩记 0 分。 7.4 启动后的机器人不得为了策略的需要，故意分离部件或掉落零件在场地上，这属于犯规 行为，由裁判确定给予警告、再次犯规将判罚该轮成绩为 0 分，犯规分离或掉落的零件则 由裁判即时清理出场。 7.5 选手不听从裁判员指令的，将视情况轻重，由裁判确定给予警告、初赛该轮成绩为 0 分、决赛直接淘汰，乃至取消活动资格等处理。
