乐高蜗轮蜗杆箱（蜗轮箱）
蜗轮蜗杆箱（简称蜗轮箱）是乐高科技机械系统中最核心的垂直减速传动部件，属于交错轴齿轮传动的一种，通过蜗杆与蜗轮的啮合，同时实现90°动力换向、超大单级减速比与单向自锁三大功能，是低速大扭矩、防反转场景的首选结构。
一、结构组成与工作原理
1.1 核心组成
一套完整的乐高蜗轮箱由三大部分构成： 1. 蜗杆（主动件）：带螺旋齿的圆柱形轴，是动力输入端，通常与电机或摇手直接连接 2. 蜗轮（从动件）：乐高体系中通用24齿直齿轮充当蜗轮，与蜗杆垂直交错啮合，是动力输出端 3. 箱体支架：固定两根轴的相对位置、保证啮合精度的支撑结构，可使用孔梁自制，也可使用官方专用齿轮箱壳体
1.2 工作原理
蜗杆的螺旋齿呈斜面环绕轴身，当蜗杆绕自身轴线旋转时，螺旋齿的斜面会逐齿推动蜗轮的轮齿，带动蜗轮绕垂直方向的轴线旋转。 - 空间上：蜗杆轴与蜗轮轴呈90°交错垂直（轴线不相交），实现动力方向的直角转换 - 传动上：单头蜗杆每旋转1圈，仅推动蜗轮前进1个齿，因此单级结构即可获得极大的减速比
二、核心零件清单
乐高蜗轮箱有两种主流实现方案：通用零件自制款（灵活度高、零件易得）和官方集成齿轮箱款（结构紧凑、精度高），以下分别列出零件清单。
2.1 通用自制蜗轮箱
使用常规科技组零件即可搭建，适合新手学习与自定义改造。
| 零件名称 | 数量 | 功能说明 |
|---|---|---|
| 1×7孔梁（或1×9孔梁） | 2根 | 箱体两侧支撑支架 |
| 单头蜗杆（螺旋齿轮轴） | 1根 | 主动螺旋传动件 |
| 24齿直齿轮 | 1个 | 从动蜗轮，与蜗杆啮合 |
| 长十字轴（6M/8M） | 1根 | 蜗杆输入传动轴 |
| 短十字轴（4M/5M） | 1根 | 蜗轮输出传动轴 |
| 轴套（滑轮） | 6个 | 轴向限位，防止轴与齿轮窜动 |
| 摩擦销/光滑销 | 4个 | 拼接固定支架 |
| 曲柄摇手 | 1个 | 手动动力输入（可替换为电机） |
2.2 官方集成蜗轮箱
乐高科技组推出的专用齿轮箱壳体，集成定位槽，安装便捷、结构稳固，常见于工程机械套装中。
| 零件名称 | 数量 | 功能说明 |
|---|---|---|
| 蜗轮箱壳体（上下盖） | 1套 | 集成轴孔定位的专用外壳 |
| 单头蜗杆 | 1根 | 主动传动件 |
| 24齿直齿轮 | 1个 | 从动蜗轮 |
| 十字轴 | 2根 | 输入与输出轴 |
| 轴套 | 4个 | 轴向固定 |
三、标准搭建步骤（自制款）
3.1 搭建流程
-
组装支撑箱体 用光滑销将两根孔梁平行对齐固定，形成双层支架结构；上层预留蜗杆轴孔，下层垂直方向预留蜗轮轴孔，两孔在空间上呈90°交错。
-
安装蜗杆轴 将长十字轴穿入支架上层孔位，套入蜗杆主体，蜗杆两侧各安装1个轴套，锁紧轴向位置，确保蜗杆转动时不会左右窜动。
-
安装蜗轮轴 将短十字轴垂直穿入支架下层孔位，居中安装24齿直齿轮作为蜗轮，齿轮两侧各装1个轴套限位。
-
啮合精度调试 微调轴套位置，使蜗杆的螺旋齿与蜗轮的轮齿完全贴合咬合：
- 过紧：转动卡顿、磨损严重，需调大间隙
-
过松：跳齿打滑、传动失效，需调小间隙 标准状态：转动蜗杆时，蜗轮平稳跟随旋转，无明显旷量与阻力。
-
动力接入 在蜗杆轴外侧安装曲柄摇手或PF电机，蜗轮输出轴连接负载机构，完成搭建。

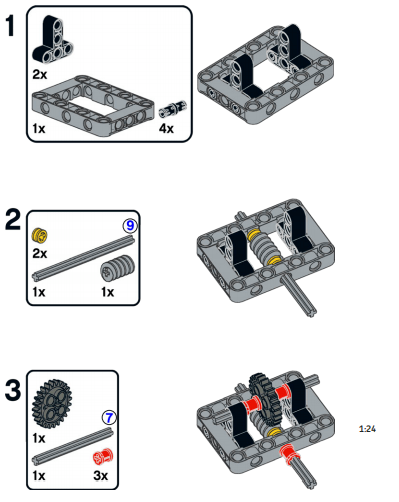

3.2 结构示意图
四、核心性能参数与特性
4.1 减速比与扭矩放大
乐高标准单头蜗杆搭配24齿蜗轮，传动比为 24:1 - 转速：蜗杆旋转24圈，蜗轮旋转1圈，输出转速大幅降低 - 扭矩：理论上输出扭矩放大24倍，实际因摩擦损耗，有效增扭约15~20倍 - 进阶方案：若串联直齿轮组进行二级减速，可获得数百倍的超大减速比，驱动极重负载
4.2 单向自锁特性（核心优势）
蜗轮箱最不可替代的特性是反向自锁： - 只能由蜗杆带动蜗轮旋转，无法通过蜗轮反向带动蜗杆转动 - 原理：蜗杆螺旋导程角小于塑料件的摩擦角，反向驱动力会被摩擦力完全抵消 - 实用价值：起重、升降场景中，断电或停止动力输入后，负载不会因重力自行下坠，无需额外刹车结构
4.3 其他特性
- 传动方向：输入轴与输出轴90°交错垂直，节省纵向空间
- 运行噪音：螺旋齿啮合冲击小，运转比直齿轮更安静
- 传动效率：约60%~70%，低于直齿轮传动，部分动力会转化为热量损耗
五、搭建与使用注意事项
-
禁止反向驱动 严禁强行转动蜗轮输出轴来带动蜗杆，会导致轮齿磨损、崩裂，甚至造成轴与支架变形。
-
轴向固定必须到位 蜗杆与蜗轮的轴向窜动会直接导致啮合失效，必须用轴套在两侧精准限位，避免传动中脱齿。
-
避免高速长时间运转 蜗轮箱摩擦损耗大，高速持续运转会导致塑料件发热、磨损加剧，适合低速大扭矩场景；搭配电机使用时，建议先经直齿轮减速后再接入蜗杆。
-
负载匹配 虽然增扭能力强，但超出负载极限会出现跳齿、轮齿变形，重型场景建议使用双蜗轮箱并联或多级减速组合。
-
清洁维护 避免沙尘进入啮合面，颗粒杂质会加速齿面磨损；无需额外涂抹润滑剂，乐高塑料件自带自润滑特性。
六、典型应用场景
蜗轮箱的自锁与大减速特性，使其在乐高动态模型中应用广泛： - 起重卷扬机：塔吊、汽车吊的吊钩升降，自锁防止重物坠落 - 机械臂关节：挖掘机大臂、机器人关节的角度调节，断电保持姿态 - 升降平台：剪叉升降机、电梯模型的升降驱动 - 转向机构：履带车、车辆的转向舵机驱动，精准控制角度 - 闸门与缆车：闸门开合、缆车卷扬系统，稳定低速运行
七、与其他垂直传动方案对比
| 传动方案 | 轴线关系 | 单级传动比 | 自锁性 | 传动效率 | 核心优势 | 适用场景 |
|---|---|---|---|---|---|---|
| 蜗轮蜗杆箱 | 90°交错 | 24:1（大减速） | 有 | 低（60%-70%） | 大减速、自锁、静音 | 起重、升降、低速大扭矩 |
| 冠状齿轮传动 | 90°相交 | 1:1~3:1 | 无 | 中等 | 结构简单、传动比灵活 | 普通换向、炮塔旋转 |
| 双锥齿轮传动 | 90°相交 | 1:1（同齿数） | 无 | 高 | 体积小、效率高 | 紧凑空间、高速换向 |
八、优缺点总结
优点
- 单级减速比极大，无需多级串联即可实现大幅降速增扭
- 自带反向自锁，无需额外刹车结构，简化模型设计
- 螺旋啮合运转平稳，噪音远低于直齿轮传动
- 动力90°换向，适配复杂空间布局
缺点
- 传动效率偏低，能量损耗较大，不适合高速传动
- 齿面滑动摩擦大，长期重载易出现磨损
- 传动方向不可逆，仅能蜗杆驱动蜗轮，使用场景受限
