乐高四大经典机械结构搭建教程
齿轮平行传动、齿轮垂直传动、曲柄摇杆结构、凸轮结构
一、齿轮平行传动
1.1 结构原理
齿轮平行传动是最基础的齿轮传动形式，两根传动轴互相平行，通过轮齿啮合传递旋转动力。核心作用是改变转速、增大扭矩、改变旋转方向。 - 主动轮：输入动力的齿轮 - 从动轮：被带动的齿轮 - 相邻齿轮转向相反，间隔齿轮转向相同
1.2 实物参考图
1.3 核心零件清单
| 零件名称 | 数量 | 说明 |
|---|---|---|
| 1x7孔梁 | 2根 | 支撑框架 |
| 十字轴 | 2根 | 传动轴 |
| 8齿齿轮 | 1个 | 小齿轮 |
| 24齿齿轮 | 1个 | 大齿轮 |
| 轴套 | 4个 | 轴向固定 |
| 曲柄摇手 | 1个 | 手动输入 |
1.4 搭建步骤
- 取两根平行的孔梁作为支架，上下对齐
- 将第一根十字轴穿过支架上层孔位，安装8齿齿轮作为主动轮，两侧用轴套固定
- 将第二根十字轴穿过支架下层孔位，安装24齿齿轮作为从动轮，与8齿齿轮紧密啮合
- 主动轮外侧安装曲柄摇手
- 检查：转动摇手，两个齿轮应顺滑转动，无卡顿、无跳齿
传动比 = 从动轮齿数 ÷ 主动轮齿数 - 减速（增扭）：小带大，如8齿带24齿 → 传动比 3:1，速度降低，扭矩增大3倍 - 加速（减扭）：大带小，如40齿带8齿 → 传动比 1:5，速度提升，扭矩减小 - 等速：同齿数齿轮，传动比1:1，仅改变方向
1.6 典型应用
车辆变速箱、风车、起重机绞盘、多级减速箱
二、齿轮垂直传动
2.1 结构原理
垂直传动用于两根呈90°夹角的传动轴之间的动力传递，改变动力输出方向。乐高中主流有冠状齿轮、双锥齿轮、蜗轮蜗杆三种实现方案。
2.2 实物参考图
2.3 三种垂直传动方案对比
| 方案 | 核心零件 | 传动比 | 特点 | 自锁性 |
|---|---|---|---|---|
| 冠状齿轮方案 | 24齿冠齿 + 直齿轮 | 灵活可变 | 结构简单，摩擦力较大 | 无 |
| 双锥齿轮方案 | 12齿/20齿锥齿轮 | 1:1（同齿数） | 体积小，效率高 | 无 |
| 蜗轮蜗杆方案 | 蜗杆 + 24齿齿轮 | 24:1 | 单级减速比极大，单向传动 | 有 |
2.4 冠状齿轮搭建步骤
- 搭建L形支架，一臂水平、一臂垂直
- 水平轴穿过支架横臂，安装8齿直齿轮
- 垂直轴穿过支架竖臂，安装24齿冠状齿轮
- 调整位置使冠状齿轮的齿与直齿轮在90°方向完全啮合
- 两侧轴套固定，测试转动顺滑度
2.5 典型应用
旋转炮塔、转向机构、升降机、吊塔闸门
三、曲柄摇杆结构
3.1 结构原理
曲柄摇杆机构属于四连杆机构的一种，作用是将连续圆周运动转化为往复摆动运动（反之亦可）。
四大组成部分： 1. 机架：固定不动的支撑部分 2. 曲柄：做整周圆周运动的短杆（主动件） 3. 连杆：连接曲柄与摇杆的中间杆 4. 摇杆：做往复摆动的长杆（从动件）
3.2 实物参考图
3.3 核心零件清单
| 零件名称 | 数量 | 作用 |
|---|---|---|
| 7孔/9孔梁 | 2根 | 机架立柱 |
| 7孔连杆 | 1根 | 摇杆 |
| 5孔/7孔连杆 | 1根 | 连杆 |
| 曲柄摇臂 | 1个 | 曲柄 |
| 十字轴 | 3根 | 转动轴 |
| 销钉 | 若干 | 转动副连接 |
| 轴套 | 若干 | 轴向固定 |
3.4 搭建步骤
- 搭机架：两根竖梁平行固定在底座上，作为固定支撑
- 装曲柄轴：下方轴穿过机架，外侧安装曲柄摇手，内侧安装曲柄臂
- 装摇杆轴：上方轴穿过机架顶部，作为摇杆的摆动支点
- 连摇杆：摇杆一端套在上方支点轴上，可自由摆动
- 连连杆：连杆一端用销钉连接曲柄末端，另一端用销钉连接摇杆中部
- 调试：转动曲柄，摇杆应平滑地左右摆动；若卡顿需调整杆长
3.5 死点问题与解决
死点现象：当曲柄与连杆处于同一直线时，机构会出现卡死，无法传递动力。 解决方法： 1. 加装飞轮：利用惯性冲过死点（最常用） 2. 错位双机构：两组曲柄摇杆错开90°安装，一组死点时另一组发力
3.6 典型应用
摇摇马、雨刮器、步行机器人腿部、抽油机
四、凸轮结构
4.1 结构原理
凸轮机构由凸轮（主动件）、从动件和机架三部分组成，作用是将连续旋转运动转化为从动件的往复直线运动或摆动。 核心原理：凸轮轮廓具有偏心或异形边缘，旋转时通过接触点的半径变化推动从动件运动。

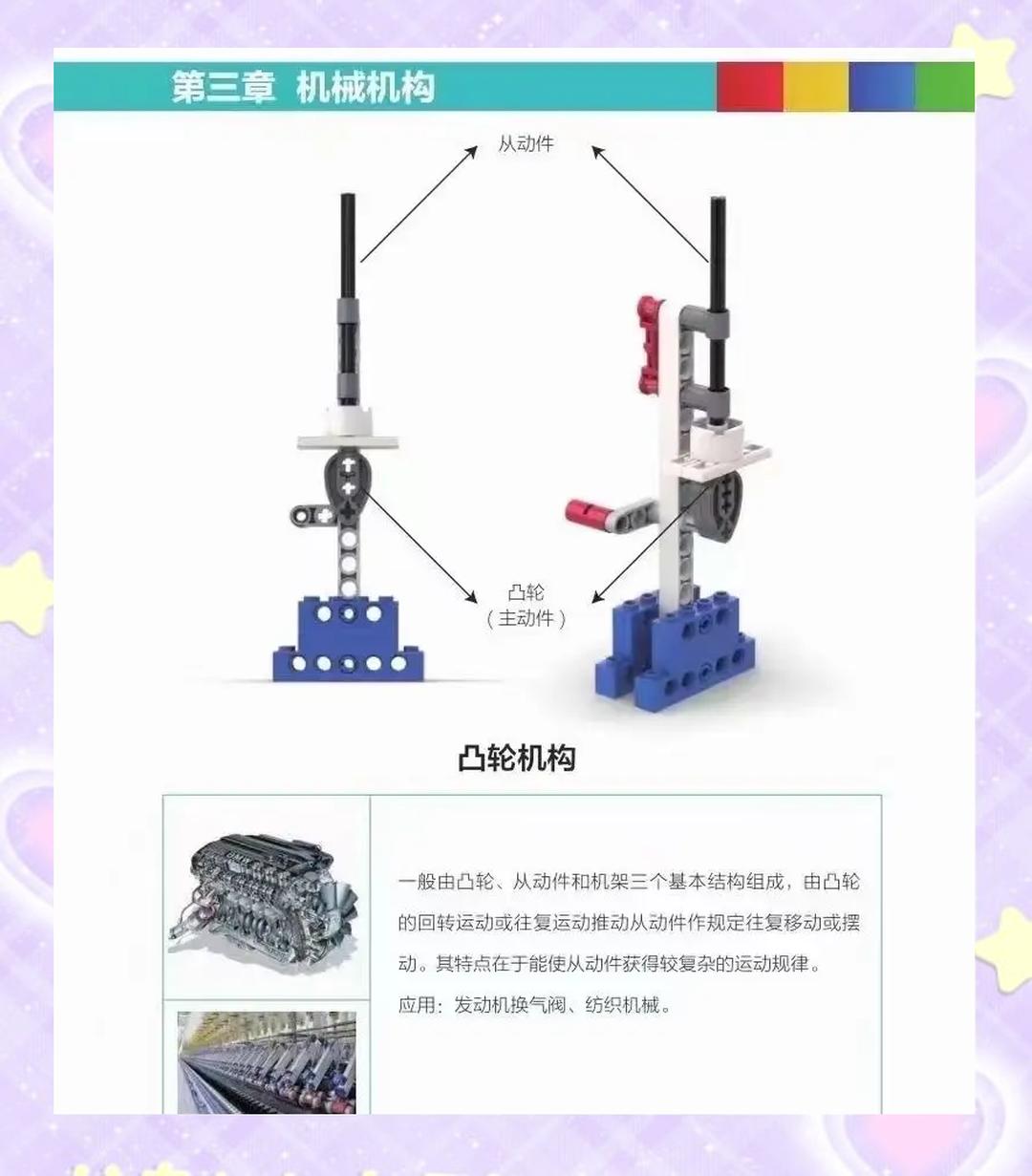

4.2 实物参考图
4.3 核心零件清单
| 零件名称 | 数量 | 作用 |
|---|---|---|
| 24齿/40齿大齿轮 | 1个 | 作为偏心凸轮 |
| 带孔梁支架 | 1组 | 机架与导轨 |
| 十字轴 | 1根 | 凸轮转轴 |
| 带孔梁/杆 | 1根 | 从动件（顶杆） |
| 滑轮/轴套 | 1个 | 从动件滚轮（减少摩擦） |
| 橡皮筋 | 1根 | 从动件复位（可选） |
| 曲柄摇手 | 1个 | 动力输入 |
4.4 搭建步骤
- 搭机架：搭建竖直支架，预留凸轮轴孔和从动件导轨槽
- 装凸轮轴：十字轴穿过大齿轮非中心孔（偏心孔），形成偏心轮
- 安装凸轮：偏心轮轴固定在支架下部，外侧装曲柄摇手
- 装从动件：竖直的顶杆放入导轨槽，下端靠在凸轮边缘
- 优化摩擦：从动件下端安装滑轮，与凸轮滚动接触
- 复位装置：顶部加装橡皮筋或利用重力，使从动件始终贴紧凸轮
4.5 关键参数
- 偏心距：轴心到凸轮旋转中心的距离，决定从动件行程大小
- 行程 = 2 × 偏心距（最大升程）
4.6 典型应用
打地鼠、弹跳小人、振动筛、发动机气门控制
五、四种结构对比总结
| 结构类型 | 运动转换形式 | 核心作用 | 搭建难度 |
|---|---|---|---|
| 平行齿轮传动 | 旋转→旋转（平行轴） | 变速、变向、增扭 | ★☆☆☆☆ |
| 垂直齿轮传动 | 旋转→旋转（90°垂直轴） | 改变动力输出方向 | ★★☆☆☆ |
| 曲柄摇杆 | 整周旋转→往复摆动 | 圆周运动转摇摆 | ★★★☆☆ |
| 凸轮机构 | 整周旋转→往复直线 | 圆周运动转直线往复 | ★★★☆☆ |
组合使用技巧：实际模型中常将多种结构串联，例如「电机 → 蜗轮蜗杆减速 → 曲柄摇杆 → 摆动输出」，先减速增扭再改变运动形式，效果最佳。
